Макет цеха: что показывает, виды, материалы, цены и сроки
Макет цеха — это уменьшенная точная копия производственного цеха или завода, на которой видна реальная расстановка станков, технологическая линия и логистика производства. По сути это объёмная модель объекта в масштабе, которая показывает то, что трудно объяснить по чертежам: как устроено производство внутри и как связаны его участки. Профессиональное изготовление макетов цехов и заводов берут на себя макетные мастерские — от чертежей и 3D-модели до готового изделия на тумбе с подсветкой.
Цена макета цеха стартует примерно от 50 000 ₽ за простую модель завода и доходит до 200 000 ₽ и выше за детализированный промышленный макет с оборудованием, подсветкой и интерактивом. Срок изготовления — от 3–5 дней на простых проектах до месяца на крупных комплексах. Ниже разберём, что показывает такой макет, его виды, масштабы, материалы, цену и порядок заказа.
Что такое макет цеха и что он показывает
Макетом называют модель объекта в уменьшенном размере, у которой нет функциональности оригинала: её задача — наглядно представить объект. Макет цеха отличается от обычного архитектурного макета акцентом на внутреннем наполнении: на нём важны не столько фасады здания, сколько станки, оборудование и технологическая линия внутри. Именно поэтому промышленный макет нередко делают со съёмной крышей или в разрезе — чтобы заглянуть «под кровлю» и увидеть, как организовано производство.
Объёмный макет нагляднее чертежей и 3D-визуализации на экране: то, что инженеру очевидно по схеме, обычному зрителю — инвестору, заказчику или новому сотруднику — становится понятно только на физической модели. На макете цеха хорошо читается всё, что обычно прячется за технической документацией:
- расстановка станков и технологического оборудования внутри цеха;
- общая компоновка предприятия и расположение цехов относительно друг друга;
- инженерные сети, эстакады, трубопроводы и резервуары;
- логистические маршруты движения сырья, транспорта и готовой продукции;
- подъездные пути, склады, административные и санитарные зоны.
Хороший макет цеха реалистичен, притягивает внимание на стенде и позволяет осмотреть производство со всех сторон, а при необходимости — изучить и его внутреннее устройство.
Зачем нужен макет производственного цеха
Один макет цеха закрывает сразу несколько задач — от продаж до обучения. Чем сложнее производство, тем выше отдача от наглядной модели, потому что словами и чертежами такие вещи объяснять долго и неэффективно.
Презентация инвесторам. Инвестор сразу видит масштаб производства, расположение цехов и оборудования, логику технологического процесса. Доверие к проекту растёт, а переговоры становятся предметными.
Выставки и форумы. Масштабный макет промышленного предприятия работает как магнит для внимания на отраслевых выставках: у стенда останавливаются, рассматривают детали, фотографируют и завязывают диалог.
Обучение персонала. Учебный макет завода с возможностью снять крышу помогает новым сотрудникам быстро понять расположение цехов, складов и пути перемещения техники — процесс адаптации идёт заметно быстрее.
Согласование с технологами. Точный масштаб позволяет ещё до строительства сверить расстановку оборудования, проходимость проездов и логистику перемещения грузов.
Имидж и подарок. Мини-макет цеха или завода на столе руководителя — статусный корпоративный подарок, который подчёркивает уровень и масштаб компании.
Виды промышленных макетов
«Макет цеха» — это часть более широкой категории промышленных макетов. Под ней понимают и копию отдельного цеха, и модель целого завода, и наглядную демонстрацию одной технологической установки. Тип макета выбирают исходя из того, что именно нужно показать, и от этого зависят масштаб, детализация и цена.
| Вид макета | Что показывает | Пример масштаба |
|---|---|---|
| Макет отдельного цеха | Расстановку станков и оборудования внутри | 1:25–1:100 |
| Макет завода / предприятия | Компоновку корпусов, цехов и инфраструктуры | 1:200–1:1000 |
| Технологическая модель | Принцип работы линии или установки | 1:10–1:50 |
| Макет оборудования | Устройство и узлы конкретного агрегата | 1:10–1:25 |
| Презентационная диорама | Объект в окружении ландшафта и логистики | зависит от проекта |
Макет отдельного цеха и завода
Макет отдельного цеха фокусируется на внутреннем наполнении: на подмакетнике воспроизводят станки, конвейеры, рабочие зоны и проходы. Макет завода — это уже модель целого предприятия: корпуса, цеха, склады, административные здания, подъездные пути и инженерные сети. Копию завода обычно уменьшают в пропорции от 1:100 до 1:1000, а для крупных комплексов с прилегающей территорией берут масштаб вплоть до 1:2000.
Технологическая модель и макет оборудования
Технологическая модель показывает отдельную производственную линию или установку и объясняет принцип её работы и взаимосвязь узлов. Макет оборудования — это уменьшенная копия конкретного станка, турбины или реактора с проработкой деталей. Здесь часто применяют прозрачные вставки, чтобы продемонстрировать внутреннее устройство машин и агрегатов, которое в реальном объекте скрыто корпусом.
Масштабы макетов цехов и заводов
Масштаб — ключевая характеристика макета: он задаёт и габариты изделия, и уровень детализации, и итоговую цену. Масштабы для макетов выбирают из стандартного ряда, закреплённого в ГОСТ 2.302-68 «Масштабы».
Масштабы уменьшения: 1:2; 1:2,5; 1:4; 1:5; 1:10; 1:15; 1:20; 1:25; 1:40; 1:50; 1:75; 1:100; 1:200; 1:400; 1:500; 1:800; 1:1000.
ГОСТ 2.302-68 «Масштабы»
На практике небольшие объекты с глубокой проработкой деталей — отдельный цех, технологическую линию, оборудование — делают в крупном масштабе 1:25, 1:50 или 1:100. Завод целиком и крупные промышленные комплексы воспроизводят мельче — в 1:200, 1:500 или 1:1000, а самые масштабные территории с прилегающей инфраструктурой доходят до 1:2000.
Закономерность простая: чем крупнее масштаб (то есть меньше знаменатель), тем выше детализация и стоимость. Поэтому масштаб подбирают под задачу — для показа расстановки станков нужен крупный масштаб, а для демонстрации генплана предприятия достаточно мелкого.
Из чего и как делают макет цеха: материалы и технологии
Современный макет цеха — это сочетание материалов и цифровых технологий производства. От их выбора зависят и внешний вид, и прочность, и срок изготовления.
Основа большинства промышленных макетов — пластик: он лёгкий, прочный и долго сохраняет вид. В дело идут разные материалы:
- пластик и полистирол — корпуса цехов, стены, крупные детали;
- акрил и оргстекло — прозрачные вставки, остекление, подставки;
- дерево и ДСП — основания и каркасные элементы;
- металл — мелкие точные детали оборудования и эстакад.
Цифровые технологии производства
Детали современного макета редко делают полностью вручную. Основные методы — это 3D-печать, лазерная резка и фрезеровка на станках с ЧПУ. 3D-печать отвечает за сложные формы и миниатюрные модели станков и оборудования, лазерная резка и фрезеровка — за плоские и повторяющиеся элементы: стены, перегородки, ограждения, фермы.
Производственная мастерская — это по сути собственный цех площадью 100–400 м², оснащённый станками ЧПУ, 3D-принтерами, лазерным станком и покрасочной камерой. После раскроя детали окрашивают и соединяют специальными составами, которые со временем не высыхают, образуя монолитную и долговечную конструкцию.
Съёмная крыша, подсветка и интерактивные элементы
Главная «фишка» макета цеха в том, что производство можно показать не только снаружи, но и изнутри. Для этого мастерские используют несколько приёмов, которые превращают статичную модель в наглядный инструмент.
Съёмная крыша и разрез

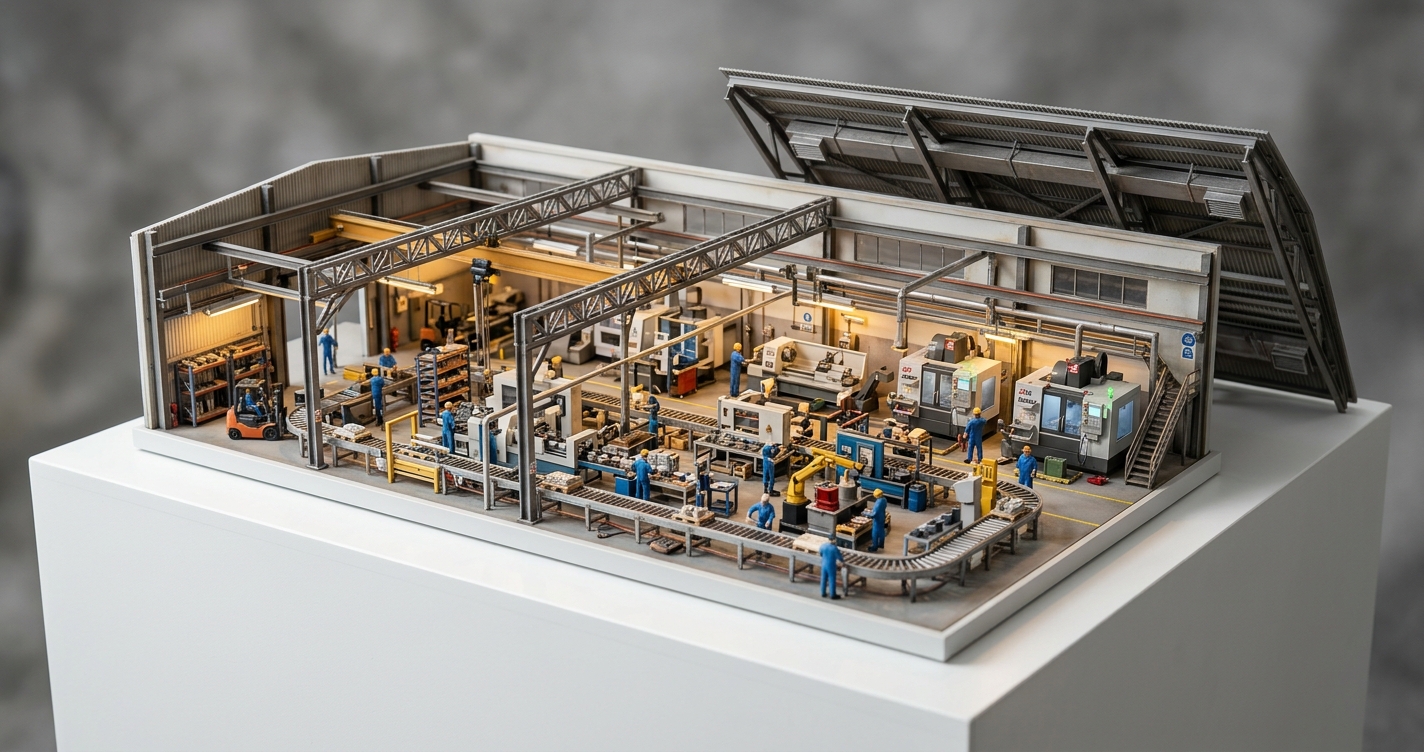

Чтобы продемонстрировать расстановку оборудования, у макета цеха делают съёмную крышу или выполняют его в разрезе — снимают часть кровли или стены. У многоэтажных корпусов можно раскладывать отдельные этажи. В результате зритель видит то, что обычно скрыто: станки, конвейеры, проходы и инженерные коммуникации внутри цеха.
Подсветка
Светодиодная подсветка делает макет выразительнее и помогает расставить акценты. Подсвечивают отдельные производственные зоны, технологические линии, корпуса, трубы, дороги и парковки. Подсветка бывает статической и динамической — динамическая, например, показывает последовательность работы оборудования или направление потока продукции.
Подвижные и интерактивные элементы
Самые зрелищные макеты дополняют динамикой и интерактивом:
- движущиеся механизмы — конвейеры, машины и поезда, светофоры, шлагбаумы;
- сенсорная панель, с которой переключают сценарии демонстрации;
- видеопроекция (3D mapping) поверх физической модели;
- полная визуализация производственного цикла — от поступления сырья до готового продукта.
Электрику и проводку для подсветки и механики продумывают ещё на этапе проектирования: позже встроить их в готовый макет уже не получится.
Сколько стоит макет цеха
Стоимость макета цеха считается индивидуально, но ориентироваться можно по типу модели и уровню детализации. Ниже — ориентировочные цены за готовое изделие по данным макетных мастерских.
| Тип макета | Детализация | Ориентир цены |
|---|---|---|
| Простой макет завода | условная / деловая | от 50 000 ₽ |
| Макет цеха с оборудованием | средняя | от 120 000 ₽ |
| Промышленный макет под ключ | высокая | от 200 000 ₽ |
| Макет с подсветкой и интерактивом | высокая + динамика | от 350 000 ₽ |
Ориентир цены макета цеха по типу, ₽
Помимо типа и детализации, на итоговую цену влияет целый набор факторов:
Масштаб и размер. Чем крупнее масштаб и больше площадь модели, тем выше стоимость.
Количество объектов и оборудования. Число цехов, корпусов и имитируемых станков напрямую увеличивает трудоёмкость.
Подсветка и динамика. Многорежимная подсветка, подвижные механизмы и сенсорное управление заметно поднимают бюджет.
Стиль исполнения. Реалистичный макет с подробной детализацией дороже делового, а самый бюджетный вариант — концептуальный, с упрощёнными формами.
Срочность. Срочный заказ повышает цену, заблаговременный — наоборот, позволяет её снизить.
Сроки изготовления, ТЗ и этапы работы
Заказ макета цеха начинается с технического задания и заканчивается доставкой готового изделия в защитной таре. Чем полнее исходные данные, тем точнее мастерская назовёт цену и срок.
Сроки
Простые промышленные макеты делают от 3–5 дней. Средний срок изготовления — 7–10 дней, а сложные проекты с большим количеством оборудования, подсветкой и ландшафтом занимают до 30 дней. Срочные заказы выполняют быстрее за счёт подключения большего числа специалистов — это сокращает срок, но повышает стоимость.
Что входит в техническое задание
Для расчёта и изготовления макета цеха мастерской нужен пакет исходных данных:
- генеральный план предприятия и поэтажные планы цехов;
- чертежи и схемы расположения оборудования;
- 3D-модели или эскизы зданий и станков;
- фотографии существующих объектов;
- пожелания по масштабу, подсветке и интерактиву.
Если части документов нет — это не повод откладывать заказ: недостающие данные мастерская помогает восстановить по аналогам, иногда с выездом на объект.
Этапы изготовления
Производство макета — это последовательность шагов, в которой участвует целая команда: инженеры, проектировщики, макетчики, технологи и инженеры-электрики.
- Согласование задачи и технического задания.
- Разработка проекта и подготовка 3D-модели.
- Изготовление деталей: 3D-печать, лазерная резка, фрезеровка.
- Подготовка подмакетника и сборка генплана.
- Монтаж оборудования, подсветки и подвижных механизмов.
- Финальная сборка цеха и окраска.
- Установка на тумбу, защитный колпак и упаковка в тару.
Доставка и транспортировка
Готовый макет накрывают прозрачным защитным колпаком, ставят на тумбу с логотипом компании, помещают в прочную тару и страхуют при перевозке. Лёгкие пластиковые конструкции упрощают логистику, поэтому доставка возможна в любую точку России и СНГ. После выставки макет перевозят на место постоянной установки — в офис, шоурум или учебный класс предприятия.
