Макеты для выставок: виды, материалы, цены и сроки изготовления
Выставочный макет — это уменьшенная точная копия объекта, которая помогает наглядно показать здание, завод, оборудование или новую продукцию прямо на стенде и привлечь к проекту инвесторов и клиентов. По сути это объёмная модель объекта в уменьшенном масштабе, которая заменяет чертежи и презентации там, где привезти оригинал дорого или невозможно. Профессиональное изготовление выставочных макетов берут на себя макетные мастерские — от эскиза до готового изделия в защитной таре.
Цена выставочного макета — от 45 000 ₽ за простую модель условной детализации до 990 000 ₽ за интерактивный макет с экранами. Срок зависит от сложности: от 1 дня на 3D-печати до 2 месяцев на крупном ландшафтном проекте. Ниже разберём виды макетов, масштабы, материалы, цены и порядок заказа.
Что такое выставочный макет и зачем он нужен
Макетом называют модель объекта в уменьшенном размере (реже — в натуральную величину), у которой обычно нет функциональности: её задача — представить объект. Объёмный макет нагляднее чертежей, эскизов и бумажных набросков: то, что сложно объяснить непосвящённому человеку по презентации, на масштабной модели видно сразу. Именно поэтому уменьшенная копия объекта стала стандартным инструментом для выставок, конференций и переговоров.
Транспортировка крупногабаритной техники, а тем более зданий на выставку невозможна, а аккуратный макет лёгкий и перевозится без проблем. На региональном, федеральном или международном уровне презентационная модель решает сразу несколько задач:
- помогает быстрее продавать и заключать сделки на стенде;
- наглядно презентует проект инвесторам и потенциальным партнёрам;
- делает переговоры с клиентами предметными, а не абстрактными;
- поднимает имидж и авторитет компании на отраслевых мероприятиях.
Хороший выставочный макет реалистичен, привлекает внимание к стенду и позволяет показать объект со всех сторон, а при необходимости — и его внутреннее устройство.
Виды выставочных макетов
Выставочный макет — это широкая категория: под ней понимают и архитектурную модель здания, и копию станка, и интерактивную инсталляцию с экранами. Тип макета выбирают исходя из того, что именно нужно показать на выставке, и от этого зависят масштаб, материалы и цена.
| Вид макета | Что показывает | Пример масштаба |
|---|---|---|
| Архитектурный (здание, ЖК) | Архитектуру и прилегающую территорию | 1:100–1:500 |
| Макет оборудования | Принцип работы и узлы механизма | 1:10–1:50 |
| Ландшафтный | Рельеф местности и размещение объектов | 1:87–1:200 |
| Макет техники и продукции | Внешний вид и детали изделия | 1:24–1:87 |
| Интерактивный | Объект + мультимедиа и сценарии | зависит от проекта |
Архитектурный и ландшафтный макет

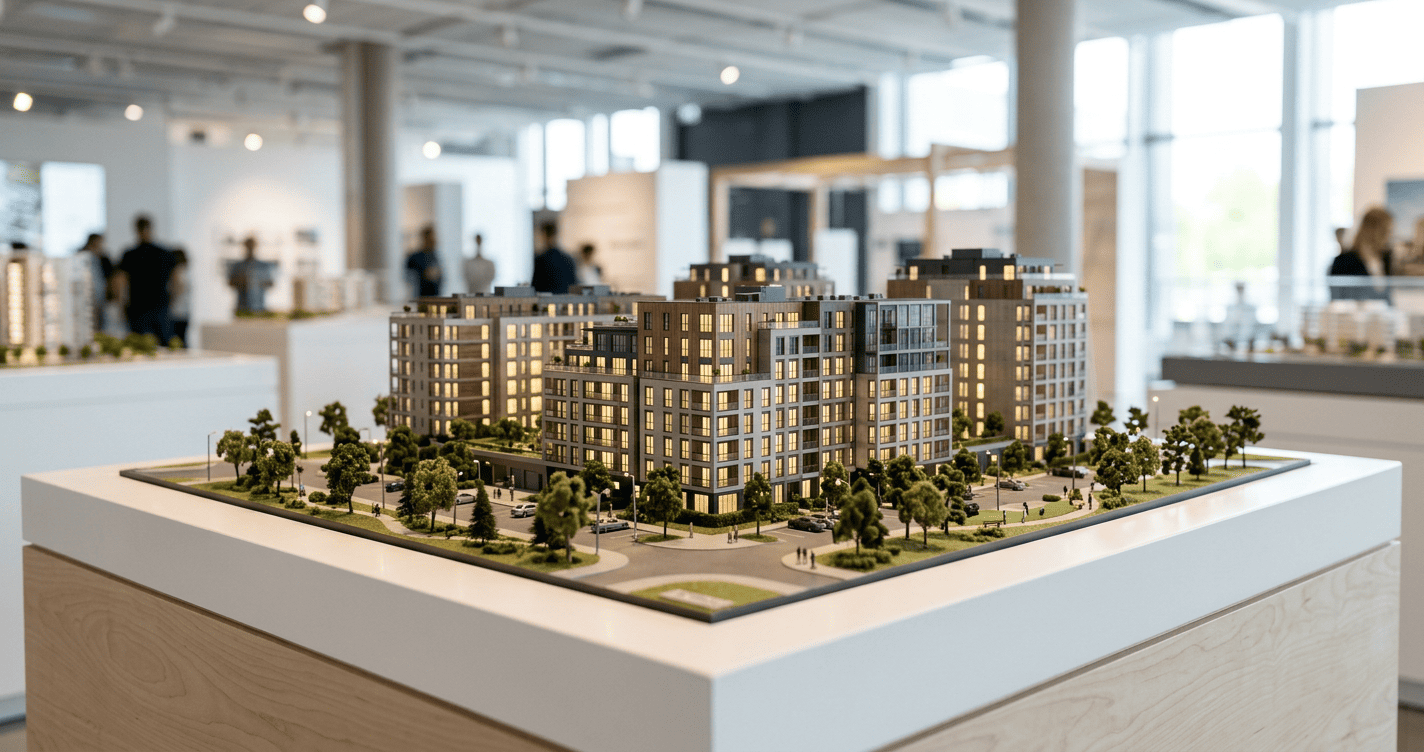

Архитектурный макет показывает архитектурно-строительные особенности зданий и благоустройство территории. На детализированном макете жилого комплекса в масштабе 1:180–1:500 воспроизводят фасады, кровли, дворы и даже имитацию тротуарной плитки, а нередко добавляют многоступенчатую подсветку — отдельных домов и даже квартир.
Ландшафтный макет передаёт рельеф и природные особенности местности. Показательный пример из практики мастерских — макет магистрального газопровода «Сила Сибири» размером 4000×2000 мм с подсветкой трубопровода в нескольких режимах и пультом управления, встроенным в подмакетник. Такой макет объясняет маршрут прохождения трассы и расположение технологических объектов нагляднее любой схемы.
Макет оборудования и техники
Макет оборудования наглядно показывает, как работает станок, установка или производственная линия, и помогает объяснить сложные вещи, которые непросто понять из чертежей. Например, выставочные макеты систем измерения нефти в масштабе 1:10 делают с подсветкой трубопровода в разных цветах, чтобы показать направление потока нефтепродуктов.
Макеты техники и продукции — это уменьшенные копии транспорта, спецтехники или новых моделей изделий. Здесь применяют крупные масштабы (1:24, 1:32, 1:87), чтобы передать максимум деталей конкретного объекта.
Масштабы выставочных макетов
Масштаб — ключевая характеристика макета: он задаёт и габариты изделия, и уровень детализации, и в конечном счёте цену. Масштабы для макетов выбирают из стандартного ряда, закреплённого в ГОСТ 2.302-68 «Масштабы».
Масштабы уменьшения: 1:2; 1:2,5; 1:4; 1:5; 1:10; 1:15; 1:20; 1:25; 1:40; 1:50; 1:75; 1:100; 1:200; 1:400; 1:500; 1:800; 1:1000.
ГОСТ 2.302-68 «Масштабы»
На практике для выставочных макетов чаще всего используют 1:25, 1:50, 1:100, 1:200, 1:500 и 1:1000. Здания обычно делают в диапазоне от 1:100 до 1:1000, а оборудование и технику — крупнее, в 1:10–1:50. Размеры готового изделия, как правило, не превышают 1500×2000 мм — это связано с удобством транспортировки и переноски на стенде.
Чем крупнее масштаб (то есть меньше знаменатель), тем выше детализация и стоимость. По уровню проработки макеты условно делят на три группы: высокая детализация — масштаб 1:25–1:200, средняя — 1:200–1:500, условная — 1:500–1:1000.
Из чего и как делают макеты: материалы и технологии
Современный выставочный макет — это сочетание материалов и цифровых технологий производства. От их выбора зависит и внешний вид, и прочность, и срок изготовления.
Основа большинства макетов — пластик: он лёгкий, прочный и переживает не одну выставку. В дело идут разные материалы:
- пластик, полистирол и ПВХ — корпуса, стены, детали;
- оргстекло и акрил — прозрачные элементы и подставки;
- дерево, металл, стекло, ДСП — каркасы и декоративные части.
Мелкие детали вырезают по чертежам на гравировально-фрезерном станке, окрашивают и соединяют специальными составами, которые со временем не высыхают, образуя монолитную конструкцию.
Цифровые технологии производства
Сегодня детали макета редко делают полностью вручную. Основные методы — это 3D-печать, лазерная резка и фрезеровка. 3D-печать из полиамида и высокоточного фотополимера позволяет воспроизводить сложные формы и миниатюры с точностью до 16 микрон, причём готовую деталь можно получить уже за 1 день.
Лазерная резка и фрезеровка отвечают за плоские и повторяющиеся элементы — стены, перегородки, ограждения. Для 3D-печати нужна твердотельная модель в формате STL, OBJ или WRL размером до 50 МБ; если готовой модели нет, мастерская дорабатывает её под требования печати.
Подсветка и динамические элементы
Макет выглядит на выставке гораздо выигрышнее, если заранее предусмотреть динамику. Светодиодная подсветка зданий, квартир или трубопроводов, направленный звук, подвижные элементы — всё это усиливает визуальный эффект и делает экспозицию запоминающейся.
Подсветку часто делают управляемой: на макете «Сила Сибири», например, режимы переключаются пультом, встроенным в подмакетник. Такие решения превращают статичную модель в небольшое шоу, к которому притягивается внимание посетителей.
Сколько стоит выставочный макет
Стоимость макета считается индивидуально, но ориентироваться можно по масштабу и детализации. Ниже — ориентировочные цены за готовое изделие по данным макетных мастерских.
| Масштаб | Высокая детализация | Средняя детализация | Условная детализация |
|---|---|---|---|
| 1:500 | от 90 000 ₽ | от 60 000 ₽ | от 45 000 ₽ |
| 1:200 | от 110 000 ₽ | от 70 000 ₽ | от 55 000 ₽ |
| 1:100 | от 150 000 ₽ | от 90 000 ₽ | от 60 000 ₽ |
Цена макета высокой детализации по масштабу, ₽
Помимо масштаба и детализации, на итоговую цену влияет целый набор факторов:
Материал и технология. 3D-печать миниатюр, фрезеровка, ручная окраска и сложные комбинации материалов стоят дороже типовых решений.
Сложность и динамика. Подвижные механизмы, многорежимная подсветка и проработка ландшафта заметно увеличивают бюджет.
Срок изготовления. Срочный заказ повышает цену, а заблаговременный, наоборот, снижает.
Отдельная статья расходов — интерактив. Полноценный интерактивный макет на 2 экрана (1400×1200 мм) под ключ обходится в 700 000–990 000 ₽, а 3D-визуализация проекта — в 20 000–50 000 ₽.
Сроки изготовления
Срок изготовления выставочного макета зависит от технологии и сложности. Стандартный срок — 3–4 недели. Простые макеты на 3D-печати делают от 1 дня, интерактивные — от 5 дней, а крупные ландшафтные проекты с механикой и подсветкой занимают до 2 месяцев.
При необходимости мастерские берут срочные проекты: с привлечением до 20 специалистов срок производства сокращают в 2–3 раза без потери качества. Обратная сторона — рост стоимости.
Если же подойти к заказу заранее и дать на исполнение 2–6 месяцев, цену даже сложного макета можно снизить в 1,5–2 раза. Поэтому планировать макет лучше сразу, как только определилась дата выставки.
Интерактивные макеты для выставок
Интерактивный макет — это инновационный формат, в котором физическая модель объединена с экранами, видеопроекцией (видеомаппинг) и дополненной реальностью. В отличие от статичного макета, его контент можно обновлять, а сценарии — переключать в реальном времени с планшета или пульта. На выставке это даёт мощный эффект: зрелищность и возможность взаимодействия выделяют стенд среди конкурентов.
Интерактивный макет — это система из нескольких компонентов, и каждый влияет на бюджет:
- LED-панель 55″ — от 220 000 ₽ (NEC) или от 250 000 ₽ (LG, Samsung);
- компьютер — 30 000–40 000 ₽, планшет управления — около 10 000 ₽;
- тумба с электроникой — 40 000–80 000 ₽;
- программирование презентации — 100 000–200 000 ₽;
- дизайн и анимация ландшафта — 100 000–200 000 ₽;
- пластиковые макеты зданий на панели — 50 000–200 000 ₽.
В сумме это и даёт диапазон 700 000–990 000 ₽ за макет на 2 экрана. Основное время в таком проекте уходит не на пластик, а на сценарий, видеоролик и систему управления.
Как заказать макет: ТЗ и этапы работы
Заказ выставочного макета начинается с технического задания и заканчивается доставкой готового изделия в защитной таре. Чем полнее исходные данные, тем точнее мастерская назовёт цену и срок.
Что входит в техническое задание
Для расчёта и изготовления архитектурного или выставочного макета мастерской нужен пакет документов. В идеальный комплект ТЗ входят:
- генеральный план объекта в масштабе М 1:500;
- развёртка фасадов и паспорт фасада;
- поэтажные планы зданий и схема благоустройства;
- 3D-визуализация и виды озеленения;
- дополнительные пожелания по подсветке и динамике.
Если части документов нет — это не повод откладывать заказ: недостающие данные мастерская восстанавливает, иногда с выездом на объект для фотосъёмки существующих зданий.
Этапы изготовления
Производство макета — это последовательность из нескольких шагов, в которой участвует целая команда: проектировщики, макетчики-сборщики, бутафоры, светоинженеры и программисты.
- Согласование характеристик макета и технического задания.
- Разработка проекта и подготовка 3D-модели.
- Изготовление деталей: 3D-печать, лазерная резка, фрезеровка.
- Подготовка подмакетника и создание ландшафта.
- Монтаж подсветки и подвижных механизмов.
- Сборка макета и размещение на подмакетнике.
- Подготовка защитного колпака и тары для транспортировки.
Доставка и транспортировка
Готовый макет накрывают прозрачным защитным колпаком, помещают в прочную тару и обязательно страхуют при перевозке. Лёгкие пластиковые конструкции упрощают логистику, поэтому доставка возможна в любую точку России, СНГ и Евросоюза.
После выставки макет не выбрасывают — его перевозят на место постоянной установки, в офис или шоурум, где он продолжает работать на презентацию проекта.
